Z BOX-I
风冷储能一体柜
150kW / 156kWh | 1C
创新驱动
高效灵活
安全可靠
智能管理
· 单柜6种型号，按需应用
· 毫秒级响应，适用于快速调频
· 即插即用设计，高度集成，便于运输和安装
· 模块化设计，便于系统扩展
· 集成AI预警
· 具有完整FFS的超安全设计
· 智能风扇冷却，确保更长寿命
· 系统效率≥89%
| 产品型号 | I01-90KN-94 | I01-100KN-104 | I01-110KN-114 | I01-120KN-125 | I01-120KN-135 | I01-150KN-156 |
| 电池类型 | 磷酸铁锂 | |||||
| 电池容量 | 102 Ah | |||||
| 串并联形式 | 2P144S | 2P160S | 2P176S | 2P192S | 2P208S | 2P240S |
| 单Pack额定能量 | 10.444 kWh | |||||
| Pack串数 | 9 | 10 | 11 | 12 | 13 | 15 |
| 系统额定能量 | 93.996 kWh | 104.44 kWh | 114.884 kWh | 125.328 kWh | 135.772 kWh | 156.66 kWh |
| 额定直流电压 | 460 V | 512 V | 563 V | 614 V | 665 V | 768 V |
| 工作直流电压范围 | 403~518 V | 448~576 V | 492~633 V | 537~691 V | 582~748 V | 672~864 V |
| 产品型号 | I01-90KN-94 | I01-100KN-104 | I01-110KN-114 | I01-120KN-125 | I01-120KN-135 | I01-150KN-156 |
| 额定交流功率 | 90 kW | 100 kW | 110 kW | 120 kW | 120 kW | 150 kW |
| 额定交流电压 | 400 Vac | |||||
| 额定电网频率 | 50/60 Hz | |||||
| 额定输出电流 | 129 A | 144 A | 158 A | 173 A | 173 A | 216 A |
| 最大输出电流 | ||||||
| 交流接入方式 | 三相四线 | |||||
| 功率因数 | -0.8 ~ 0.8 | |||||
| 产品型号 | I01-90KN-94 | I01-100KN-104 | I01-110KN-114 | I01-120KN-125 | I01-120KN-135 | I01-150KN-156 |
| 放电深度（DOD） | 95% | |||||
| 防护等级 | IP 54 | |||||
| 冷却方式 | 智能风冷 | |||||
| 消防系统 | 气溶胶+全氟己酮 | |||||
| 工作温度 | -30 ~ 60 °C ( > 45°C derating) | |||||
| 相对湿度 | 0% ~ 95% RH (non-condensing) | |||||
| 最高运行海拔 | 2000 m | |||||
| 系统交互 | Touch screen | |||||
| 通讯接口 | WiFi + LAN+4G | |||||
| 尺寸(L*W*H) | 1500*1600*2200 mm | |||||
| 重量 | 2290±50 kg | 2375±50 kg | 2460±50 kg | 2545±50 kg | 2630±50 kg | 2800±50 kg |

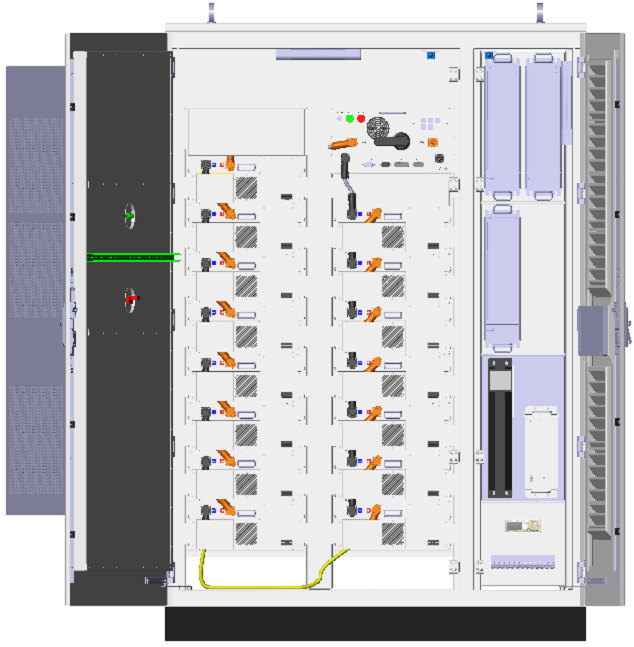

内部一览
针对系统的安全、效率、经济进行优化
卓阳储能的系统通过精心设计的系统安全保障、能效提升和成本效益优化，致力于实现储能解决方案的全面性能优化。
·四重消防安全系统，打造能让您安心入睡的储能系统
·支持1小时系统的工商业储能产品
·容量范围从94kWh到2.34MWh，提供极其灵活的配置选择
·建立管家式的服务体系，涵盖全景监控系统、技术支持系统、运维体系和数据平台体系
·通过云平台，对储能、光伏、充电桩等进行数字化监控和智能运维，实现安全和收益的最大化。
·利用大数据存储及分析能力，进行精准发电及用电预测，电池诊断分析，VPP调度策略等，形成云边双向的数据协同，让储能价值最大化。
安全是储能的底线，需要系统性的严防，数字化的监控，时刻保持关注并改进
卓阳储能建立四重安心系统，确保系统在各种工作条件下的安全运行
电芯级
通过采集BMS数据与关键环境参数，建立了从基础数据采集到边缘层特征处理，再到云端决策的技术流程，全面监控电芯的健康状况，实现风险预测和预警。
模组级
通过全球首创声纹监测预警技术，利用声纹AI模型，捕捉电芯热失控的微小征兆，实现比传统方案快20倍的极早期预警，且使用寿命长达15年，大幅提升了安全预警的相应速度和准确率。
簇级
检测到温度或烟雾感知异常升高，系统将立即启动第4代S型气溶胶灭火技术进行全柜浸没式灭火，电池仓20mm包裹防火隔热棉，对整个柜体进行隔绝保护。
电站级
储能电站通过实施物理安全措施、配置先进的消防设备、执行设备健康管理以及强化信息安全防护，确保电站稳定运行和数据通信的安全可靠。
/
